轉向棱鏡

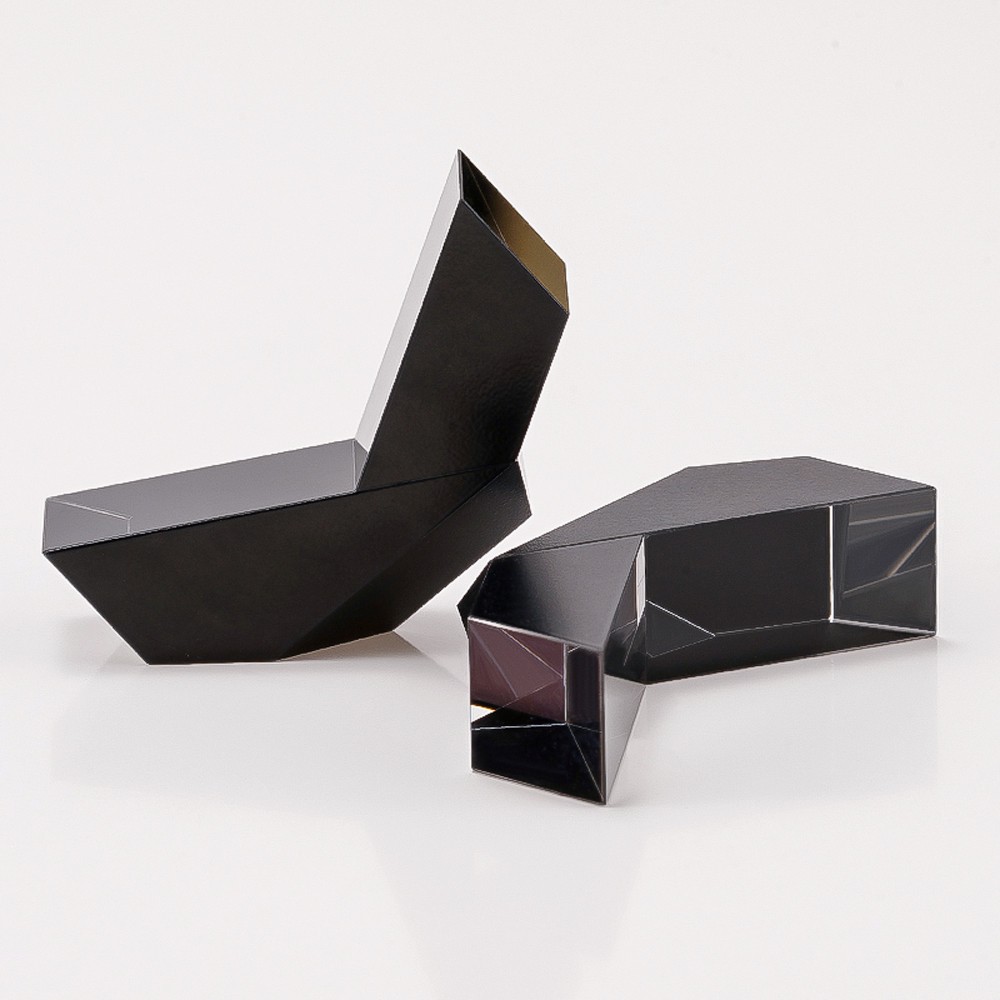

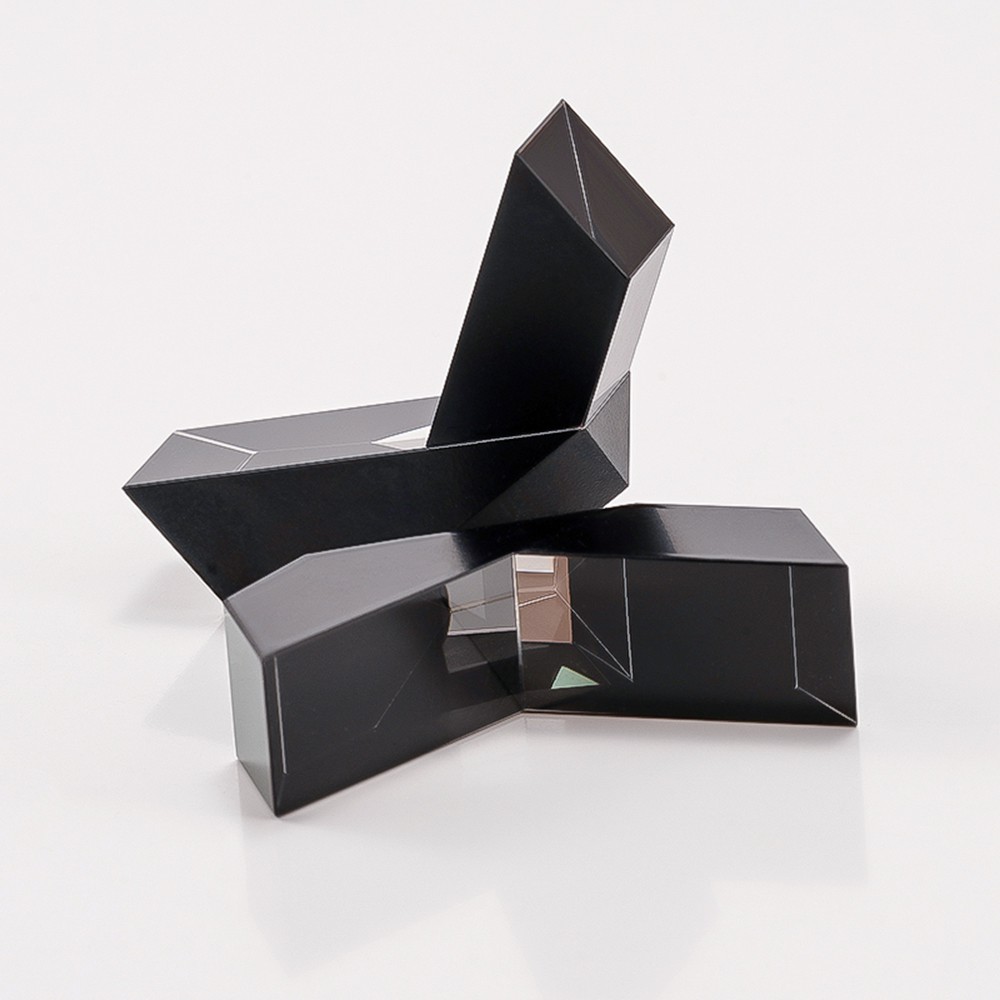

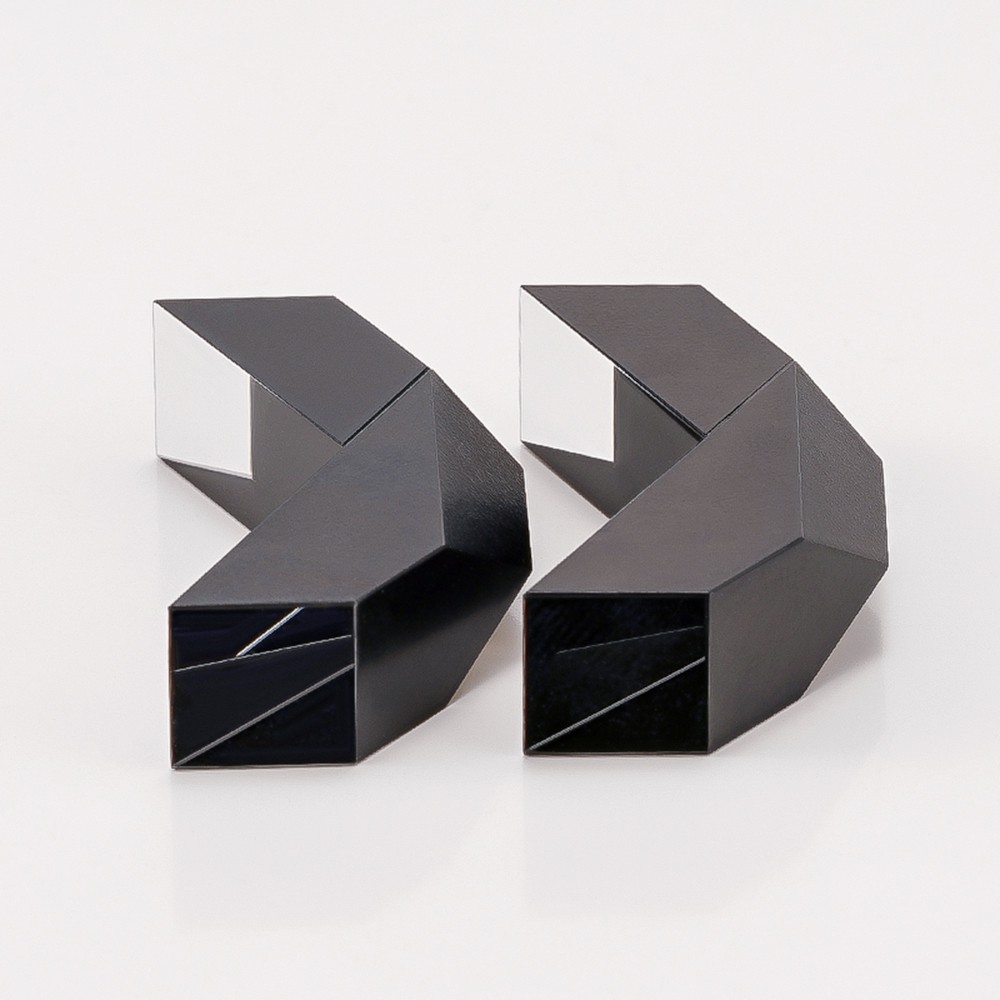

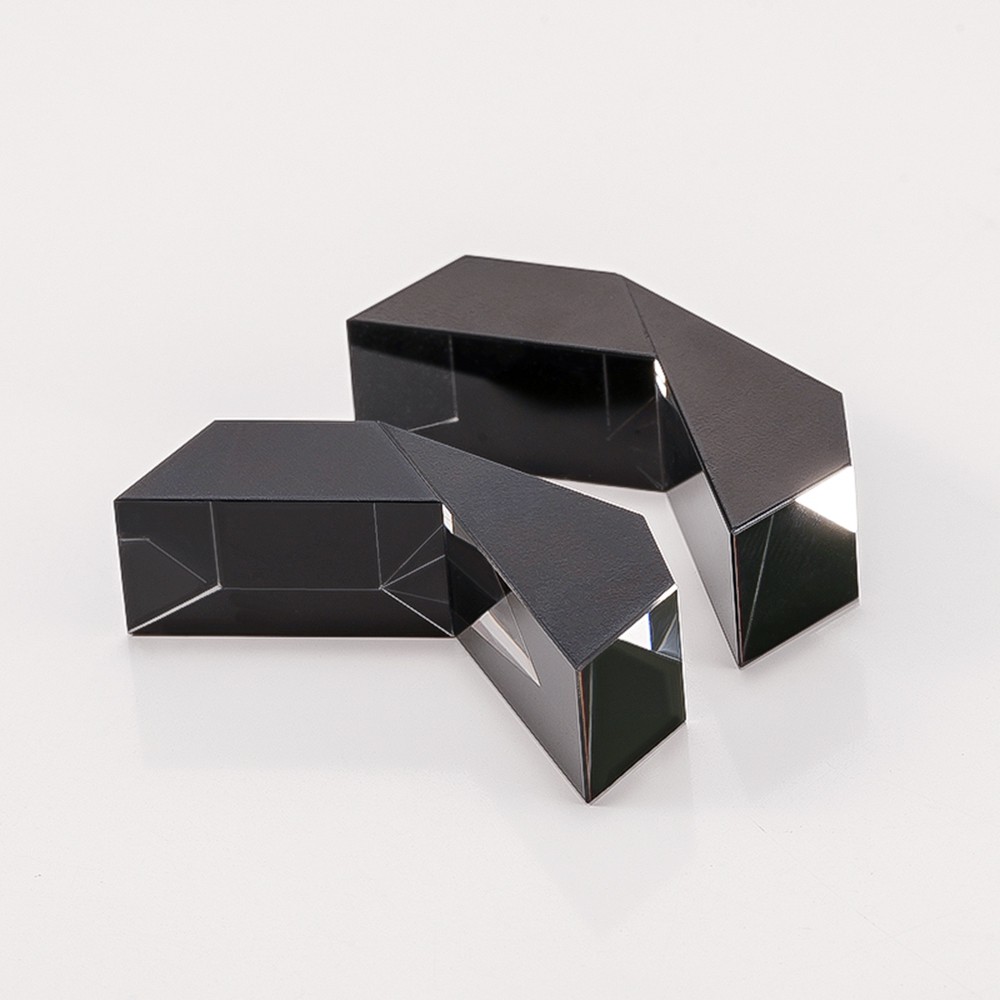

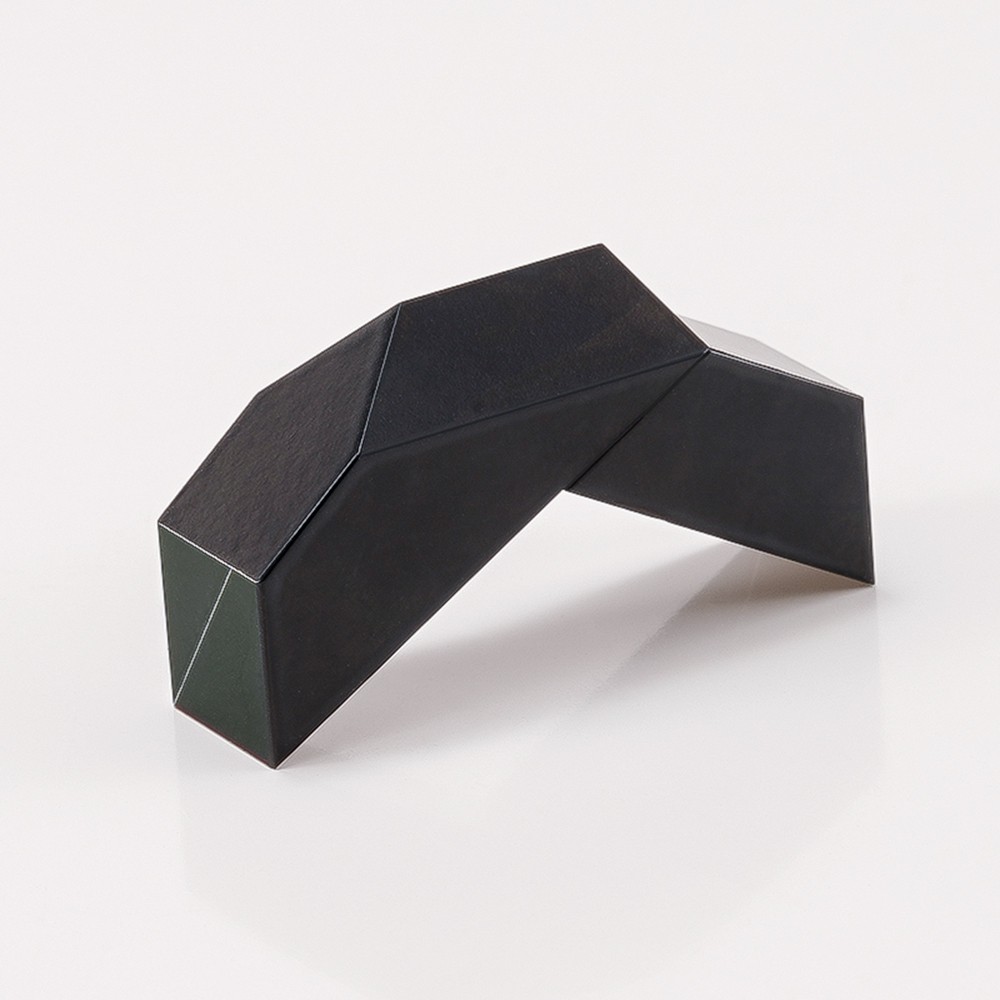

產品介紹：該棱鏡是由兩個光學棱鏡膠合在一起的，形成一個V形組件。光線以垂直入射的方式進入棱鏡的一個面，從一個30”的傾料面內反射，然后從棱鏡底部的“屋頂”部分(由兩個以90°角相交的面組成)反射。然后光從對面的30”面反射出去，再次以正入射的方式射出。內部反射效果是垂直和水平翻轉圖像。這產生了180”的圖像旋轉(不改變圖像的旋向)，并允許使用棱鏡作為圖像豎立系統。

型號：
規 格：
材料：

產品咨詢

關閉

產品咨詢

客服熱線：0755-89936779

詳細信息

產品介紹：

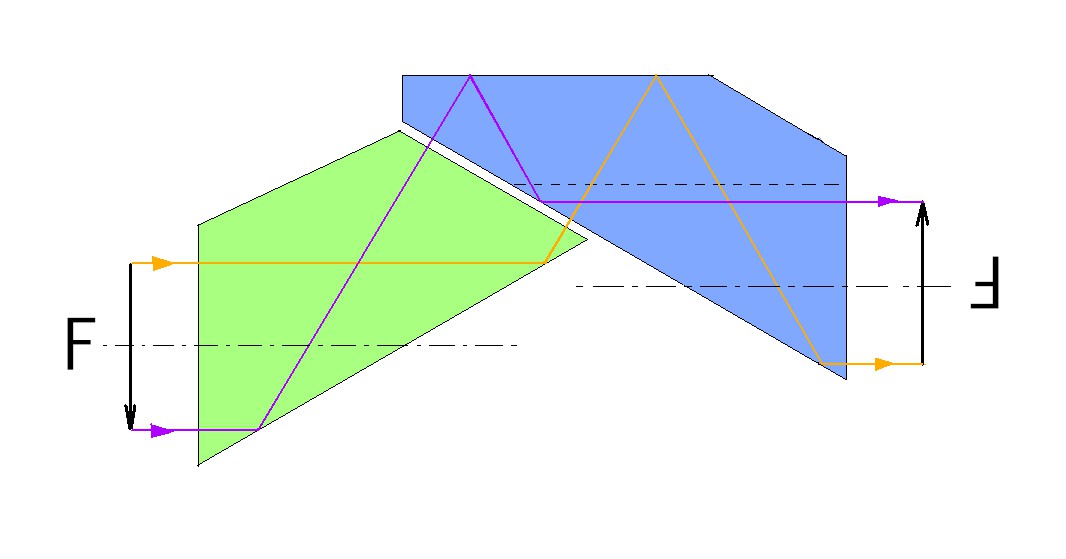

該棱鏡是由兩個光學棱鏡膠合在一起的，形成一個V形組件。光線以垂直入射的方式進入棱鏡的一個面，從一個30”的傾料面內反射，然后從棱鏡底部的“屋頂”部分(由兩個以90°角相交的面組成)反射。然后光從對面的30”面反射出去，再次以正入射的方式射出。內部反射效果是垂直和水平翻轉圖像。這產生了180”的圖像旋轉(不改變圖像的旋向)，并允許使用棱鏡作為圖像豎立系統。轉向棱鏡涂墨的主要目的是吸收鏡片有效光圈以外的雜光，避免雜光透過到感光芯片形成眩光，影響成像質量。
