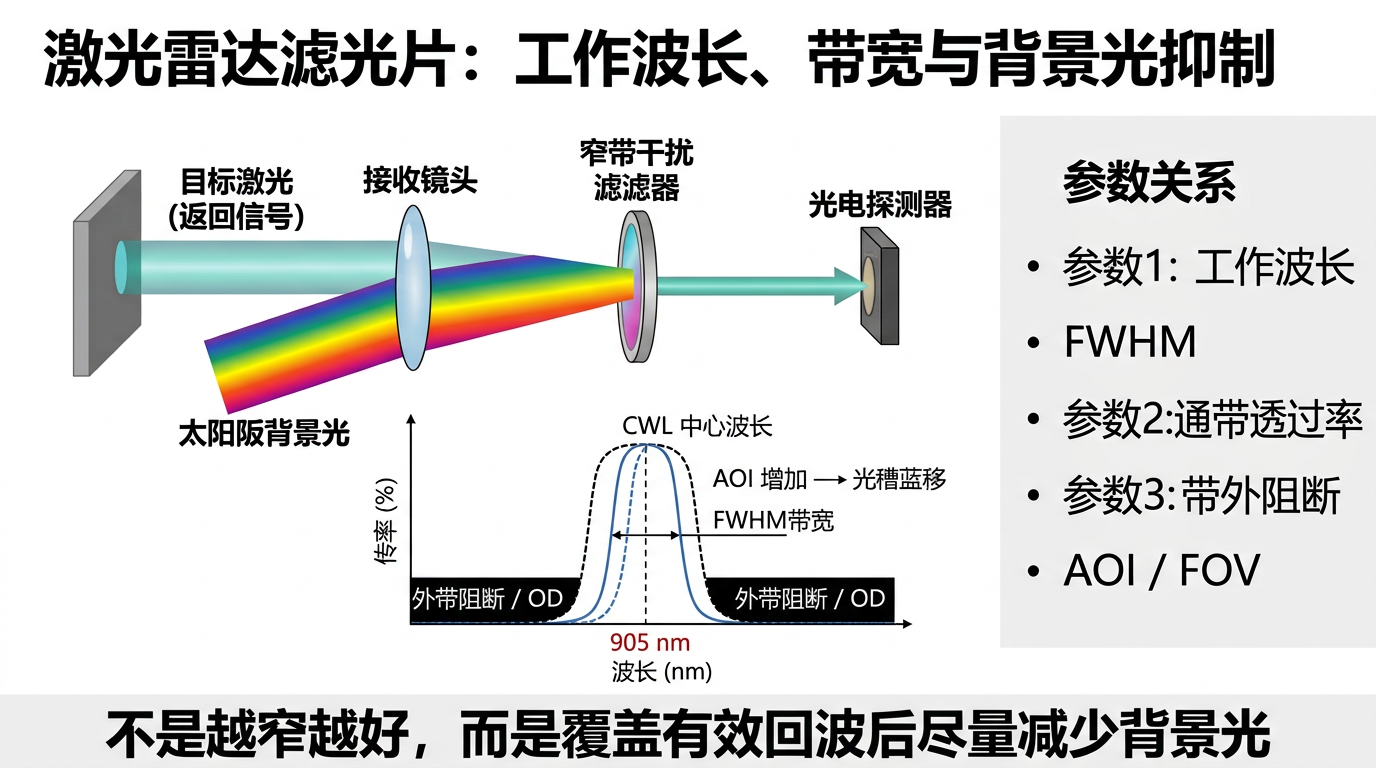

激光雷達濾光片是接收光路中用于選擇目標激光波段、抑制太陽光及其他非目標光的光學元件。實際應用中，并不是“帶寬越窄越好”，而是要讓濾光片的通帶與激光器、探測器、入射角、視場和工作溫度共同匹配，否則背景光雖然減少了，有效回波也可能被一起削弱。

一、激光雷達是怎樣完成測距的？

激光雷達的基本工作過程并不復雜：發射端向目標發射激光，光線遇到車輛、建筑、地面、植被或其他物體后產生反射，接收端收集返回的光信號，再通過時間、相位、頻率等信息計算距離或獲取目標特征。

以常見的飛行時間法（ToF）為例，可以把整個過程簡化為：

激光發射 → 目標反射 → 接收光學系統收光 → 光學濾波 → 光電探測器接收 → 信號處理。

真正困難的地方在于，探測器接收到的并不只有激光回波。

戶外環境中還有太陽輻射、天空散射光、道路及建筑反射光；設備內部還可能存在雜散光，周圍也可能出現其他主動光源。目標回波經過遠距離傳播和目標反射后往往已經很弱，如果大量無關光同時進入探測器，就會增加背景信號和光子噪聲，并占用探測器的動態范圍。

因此，接收光路通常需要利用窄帶濾光片或相應帶通濾光結構，把接收光譜窗口限制在目標激光附近。

濾光片可以理解為給探測器開了一扇“光譜窗口”：目標波段盡可能通過，窗口之外的光盡可能擋住。

但這扇窗口不能只考慮“窄”，還必須開在正確的位置，并留出合理余量。

二、激光雷達濾光片為什么首先要確定工作波長？

濾光片選型的第一項不是OD值，也不是半峰寬，而是整個系統實際使用的激光波長及其變化范圍。

不同激光雷達系統可能采用不同波長。汽車、機器人和距離感知類系統中常見905nm附近的近紅外激光，也存在1550nm系統；測繪、環境遙感和科研激光雷達還可能使用1064nm、532nm或355nm等其他波長。

因此，不能看到“激光雷達”四個字就默認使用某一種固定濾光片。

以905nm系統為例，接收濾光片的通帶通常應圍繞實際激光發射光譜設計；1550nm系統同樣需要圍繞實際1550nm光源、接收器件和光路進行匹配。對于近紅外系統，可結合紅外濾光片的基材透過范圍和膜層設計進一步確定完整光譜要求。

需要注意的是，激光器標稱“905nm”并不意味著任何工況下都只輸出一個絕對固定的905.000nm波長。

半導體激光器的發射中心波長和光譜寬度可能隨器件類型、驅動條件、工作溫度等因素變化。因此工程設計真正需要確認的是：

1. 標稱中心波長；

2. 實際發射光譜寬度；

3. 不同溫度和驅動條件下的波長變化；

4. 系統允許的工作溫度范圍；

5. 濾光片自身中心波長及制造公差。

只有把這些條件放在一起，才能確定濾光片應該“讓哪一段光通過”。

三、激光雷達濾光片的帶寬是不是越窄越好？

不是。

從背景光抑制角度看，通帶越窄，進入探測器的非目標連續光通常越少，所以很容易得到“半峰寬越小越好”的直覺。

但工程上還要解決另一個問題：目標激光必須始終落在有效通帶內。

濾光片常用FWHM（Full Width at Half Maximum，半峰全寬）表示通帶寬度。比如一片以905nm附近為中心的窄帶濾光片，可以設計成不同F(xiàn)WHM，但具體選多少納米不能脫離系統條件單獨判斷。

帶寬至少要考慮以下幾個方向的誤差和漂移：

所以，真正的設計邏輯不是：

“盡量選最窄的帶寬。”

而應該是：

“在覆蓋全部有效回波條件的前提下，盡量減少不需要的背景光帶寬。”

這也是激光雷達使用帶通濾光片時最重要的平衡之一。

四、為什么入射角會影響激光雷達濾光片？

這是很多樣機階段容易忽略的問題。

窄帶干涉濾光片通常利用多層薄膜之間的干涉實現波長選擇。當光線以不同角度進入膜層時，有效光程發生變化，濾光片的通帶位置也會變化。

對于常見干涉型帶通濾光片，入射角增大時，通帶通常會向短波方向移動，也就是常說的“藍移”。

這意味著一片在接近0°入射條件下能夠很好覆蓋905nm激光的濾光片，安裝到大視場接收系統后，邊緣視場的斜入射光可能看到另一條光譜曲線。

如果通帶已經設計得非常窄，就可能出現一種看似矛盾的情況：

實驗室正入射測試時光譜很好，裝到實際雷達后邊緣視場的有效回波反而下降。

因此，大FOV系統不能只提交“CWL=905nm、FWHM越窄越好”這樣的規格。

還應同時確認濾光片實際安裝位置、最大入射角、光束錐角、接收鏡頭結構以及不同視場位置的光線分布。

如果系統涉及明顯斜入射，還可能需要進一步關注S偏振和P偏振條件下的光譜差異。

五、背景光抑制不能只看一個OD值

對于戶外激光雷達，濾光片的另一項重要任務是抑制非目標光。

工程規格中經常用OD（Optical Density，光學密度）描述截止能力，其關系可表示為：

OD = -log??(T)

這里的T是透過率的小數形式。

例如在指定波長位置，如果透過率為0.01%，對應OD4。

但選濾光片時不能只問一句“能不能做到OD4”。

更完整的問題應該是：

在哪一段波長范圍內達到什么OD值？

因?yàn)榧す饫走_(dá)面對的背景光不是某一個孤立波長，而可能來自很寬的太陽光譜、其他紅外光源以及系統雜散光。

因此，一個更合理的光譜要求通常包含：

• 通帶中心波長；

• 通帶寬度；

• 通帶透過率；

• 左側截止范圍；

• 右側截止范圍；

• 各截止區域要求的OD值；

• 允許存在的過渡區。

這也是為什么“峰值透過率高”和“背景光抑制強”是兩個不同概念。

一片濾光片在905nm處具有較高透過率，并不能證明它在其他波段具有足夠的截止深度；反過來，帶外OD很高，也不代表目標波段一定擁有足夠的有效透過率。

六、激光雷達濾光片的幾個參數應該一起看

工程選型時，可以優先確認下面這些參數。

對于干涉濾光片而言，這些光譜特性最終依賴膜系設計和加工控制，因此在特殊工作波段、大角度入射或較深截止要求下，還需要把實際光路條件提供給光學鍍膜加工環節，而不是只給出一個中心波長。

七、背景光很強時，為什么不能單純繼續縮窄帶寬？

因?yàn)橄到y(tǒng)的目標不是讓背景光降到最低，而是在實際環境下獲得足夠可用的目標回波。

假設兩片濾光片都圍繞905nm工作：

A方案通帶更寬，能夠覆蓋光源溫漂和較大的入射角變化，但進入探測器的背景光相對更多；

B方案通帶非常窄，理論背景光更少，但在高溫、斜入射或邊緣視場條件下，目標激光可能逐漸靠近通帶邊緣。

這時不能脫離整機直接判斷A或B哪一個更好。

濾光片只是接收鏈路中的一個環節。最終背景抑制能力還與接收孔徑、鏡頭FOV、探測器光譜響應、時間門控、電子濾波、算法以及光機遮光設計有關。

因此，正確思路是同時優化光譜濾波與系統接收條件，而不是要求單片濾光片承擔全部抗干擾任務。

八、研發和裝機驗證時應該怎么檢查？

規格書通過只是第一步。

激光雷達濾光片更適合按照“光譜測試—角度測試—環境條件—整機驗證”的順序進行確認。

1、先確認光源

測量或獲取實際激光器在工作溫度、驅動方式和批次條件下的發射光譜，而不是只使用型號名稱中的標稱波長。

2、確認濾光片光譜

檢測中心波長、FWHM、通帶透過率以及規定截止范圍內的OD性能，同時記錄測試儀器、入射角和測試條件。

3、檢查不同入射角

如果實際系統存在明顯角度范圍，應檢查代表性AOI下的光譜變化，特別關注中心波長藍移以及通帶邊緣是否仍能覆蓋激光信號。

4、檢查溫度邊界

將激光器波長變化與濾光片光譜變化共同考慮，確認低溫、常溫和高溫工況下是否仍存在足夠的通帶余量。

5、最后進行整機光路驗證

在真實光源、探測器、接收鏡頭、FOV和代表性背景光環境下檢查系統響應。

這一階段要判斷的是完整接收鏈路，而不是僅憑濾光片的一張光譜曲線推斷整機性能。

九、激光雷達濾光片詢價或打樣時最好提供哪些參數？

如果項目已經進入工程評估階段，與其只寫“需要一片905nm激光雷達濾光片”，不如直接提供以下信息：

• 激光器標稱波長及實際波長范圍；

• 激光發射光譜或數據資料；

• 期望中心波長；

• 期望FWHM或允許通帶范圍；

• 通帶透過率要求；

• 截止波長范圍及對應OD要求；

• 標稱入射角及最大入射角；

• 系統FOV；

• 是否存在偏振要求；

• 濾光片尺寸、厚度及有效口徑；

• 基材或環境要求；

• 表面質量、平面度及平行度要求；

• 實際安裝位置和光路示意。

如果暫時無法確定FWHM，與其先指定一個很窄的數字，更合理的方法是先提供激光光譜、溫度范圍和光路角度，由這些邊界條件反推需要保留多大的光譜窗口。

十、總結

激光雷達濾光片的關鍵并不是單獨追求“窄帶、高透或高OD”，而是讓工作波長、FWHM、帶外截止、入射角和系統視場形成合理匹配：通帶既要覆蓋真實激光回波，又要盡可能減少無關背景光進入探測器。實際選型或加工通常還需要結合工作波段、入射角、尺寸、基材、光譜要求、表面質量、裝配方式和檢測條件確認。如項目涉及濾光片、光學鍍膜、反射鏡、透鏡或其他精密光學元件，可向Giaitech提供圖紙、參數或樣品，用于進一步評估方案。

常見問題

1、激光雷達為什么經常使用窄帶濾光片？

因?yàn)榧す饫走_(dá)已知自身發射激光的大致波長，可以在接收端只保留目標波段附近的光，同時抑制更寬波段的太陽光和其他非目標光。這樣有助于降低進入探測器的背景信號，但實際效果還取決于FOV、探測器響應、電子處理和整機光路，不能只由濾光片決定。

2、905nm激光雷達一定要使用905nm中心波長的濾光片嗎？

不能只看標稱數字。需要確認激光器真實發射光譜、工作溫度下的波長變化，以及濾光片在實際入射角下的通帶位置。最終規格可以圍繞905nm設計，但中心波長和通帶邊界應根據完整光譜包絡確定，而不是機械地鎖定在一個數值。

3、激光雷達濾光片5nm帶寬一定比10nm好嗎？

不一定。更窄的通帶通常可以減少更多連續背景光，但也會降低對激光波長漂移、濾光片制造公差以及AOI藍移的容忍度。大視場或?qū)挏叵到y(tǒng)尤其需要保留足夠的通帶余量，因此FWHM應根據整機條件確定。

4、濾光片OD值越高，激光雷達抗陽光能力就越好嗎？

OD值反映指定波長范圍內的截止能力，但不能單獨代表整機抗陽光性能。需要同時說明截止波段范圍，并結合通帶寬度、探測器光譜響應、接收FOV、時間門控及電子處理判斷。只寫“OD4”而不寫對應截止范圍，工程意義并不完整。

5、為什么濾光片實驗室測試正常，裝入激光雷達后效果會變化？

常見原因之一是測試和實際光路的入射角不同。干涉型濾光片在斜入射時通常會發生通帶藍移，大FOV系統的邊緣光線尤其明顯。此外還應檢查激光器溫漂、安裝傾角、偏振狀態、污染、裝配應力以及測試設備條件。
