鍍膜濾光片與有色玻璃濾光片是光學系統中常見的兩類濾光元件，二者都可以實現選擇性透光或光譜調節，但工作原理存在明顯差異。簡單來說，有色玻璃濾光片主要依靠材料自身的吸收特性進行濾光，而鍍膜濾光片則通過精密設計的光學膜層利用干涉效應控制不同波長的透過或反射。兩種方案并不存在絕對的優劣，實際選擇需要結合工作波段、帶寬要求、入射角、環境條件和系統光路進行判斷。

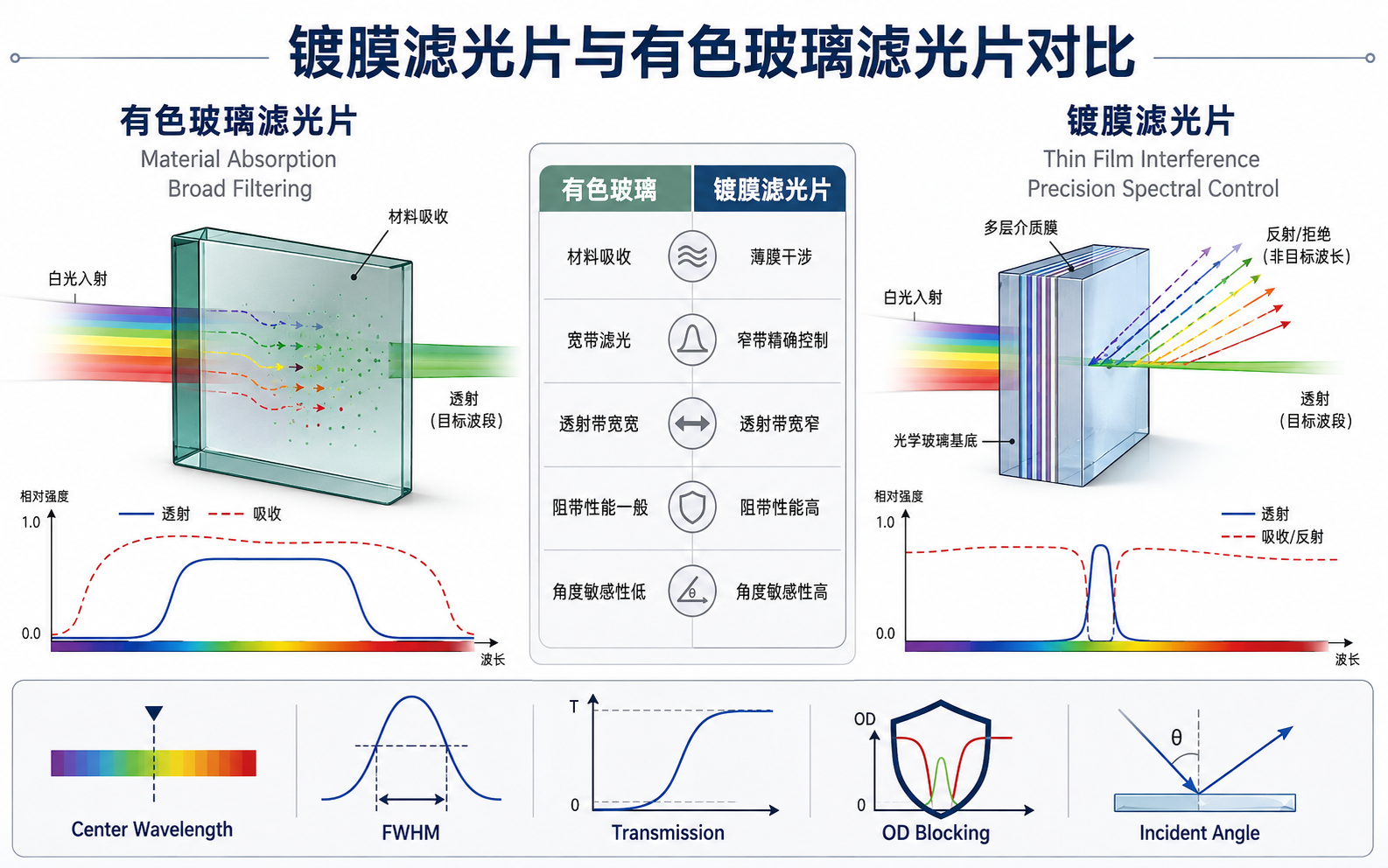

一、鍍膜濾光片與有色玻璃濾光片的基本原理區別

鍍膜濾光片和有色玻璃濾光片最大的區別，在于“如何選擇光”。

有色玻璃濾光片通常是在玻璃基材中加入特定著色元素，使材料對某些波長產生吸收。例如，某些顏色玻璃能夠吸收紫外光或部分可見光，僅允許目標波段附近的光通過。這種方式類似于利用材料本身形成一個“天然光譜篩選器”。

鍍膜濾光片則是在玻璃、石英等基材表面沉積多層光學薄膜，通過不同折射率膜層之間產生的干涉效應，實現對特定波長的增強透過、反射或截止。

例如，一個帶通濾光片可以設計為：

• 目標波長區域高透過；

• 非目標波段高反射或低透過；

• 通過膜層數量和厚度控制帶寬及截止深度。

這種方式類似于在光路中安裝一個經過精確調節的“電子篩選器”，可以針對特定波長進行設計。

Giaitech提供的光學鍍膜加工服務主要涉及不同光譜需求下的膜層設計和加工，用于實現濾光片、反射鏡等光學元件的功能控制。

二、材料結構上的差異

兩類濾光片雖然外觀可能相似，但內部結構不同。

有色玻璃的性能更多由玻璃配方?jīng)Q定，而鍍膜濾光片的性能則來自膜層結構設計。

因此，如果系統需要精準控制中心波長、半峰寬（FWHM）、峰值透過率或截止深度，通常需要采用鍍膜方案。

三、光譜性能差異：帶寬、透過率和截止能力

在工程應用中，兩者最明顯的區別通常體現在光譜曲線上。

1、中心波長控制能力

鍍膜濾光片可以通過膜層厚度調整中心波長，例如用于特定激光波長、熒光信號或傳感檢測波段。

有色玻璃雖然也具有明確的透過區域，但光譜曲線通常由材料本身決定，調整范圍相對有限。

2、半峰寬控制

半峰寬（FWHM）表示濾光片透過峰值一半位置對應的波長范圍。

例如：

• 窄帶濾光片可能要求較小的FWHM，以減少背景光；

• 普通過濾場景可能只需要較寬透過范圍。

鍍膜濾光片可以通過膜系設計實現較窄帶寬，例如窄帶濾光片通常用于需要選擇特定波長信號的應用。

3、截止能力

對于需要抑制非目標光的系統，通常關注OD值（光密度）。

OD值表示阻擋光強的能力：

OD = -log(T)

其中T代表透過率。

需要注意：

• OD值高表示截止區域透過光更低；

• OD值并不等于整體透過率；

• 高透過率和強截止能力需要同時進行光譜設計。

例如，在熒光檢測、機器視覺或傳感系統中，濾光片通常需要讓目標信號通過，同時降低背景光干擾。此類應用常見帶通濾光片或窄帶濾光片方案。

四、環境穩定性和使用條件差異

除了光譜性能，工程應用還需要考慮環境因素。

1、有色玻璃濾光片

優勢：

• 材料結構穩定；

• 不存在表面膜層脫落問題；

• 對角度變化影響通常較小。

限制：

• 光譜調整范圍受材料限制；

• 某些材料可能存在溫度、濕度或機械加工限制；

• 對特殊波段的精確控制能力有限。

2、鍍膜濾光片

優勢：

• 光譜設計靈活；

• 可以實現復雜濾光功能；

• 適合紫外、可見光、近紅外等多種應用。

需要關注：

• 入射角變化可能導致光譜漂移；

• 膜層附著力和環境穩定性影響長期可靠性；

• 高功率光源下需要考慮激光損傷條件。

特別是在干涉濾光片應用中，入射角變化可能改變實際中心波長，因此設計時需要確認光束角度范圍。

五、鍍膜濾光片與有色玻璃濾光片應用區別

不同設備對濾光性能的需求不同。

例如紅外系統中，如果需要控制特定紅外波段，可選擇紅外濾光片；如果只是進行寬范圍光譜調整，有色玻璃可能更加合適。

六、實際選型時需要確認哪些參數？

鍍膜濾光片和有色玻璃濾光片選擇時，不應只比較“透光率高低”，而需要結合整個光學系統。

常見需要確認的參數包括：

1、工作波段

明確：

• 光源波長；

• 探測器響應范圍；

• 目標信號波段。

2、光譜指標

包括：

• 中心波長；

• 半峰寬；

• 峰值透過率；

• 平均透過率；

• 截止范圍；

• OD值。

3、機械參數

包括：

• 外形尺寸；

• 厚度；

• 平面度；

• 平行度；

• 表面質量。

4、使用環境

需要考慮：

• 工作溫度；

• 濕度；

• 清潔方式；

• 光源功率；

• 入射角范圍。

5、基材選擇

常見基材包括：

• 光學玻璃；

• 石英玻璃；

• 特殊紅外材料等。

基材透過范圍并不代表最終濾光片性能，實際表現還取決于膜層設計和加工質量。

七、常見誤區：鍍膜濾光片一定比有色玻璃好嗎？

這是工程選型中容易出現的誤解。

鍍膜濾光片并不是所有情況下都優于有色玻璃。

如果系統需要：

• 精確波長選擇；

• 窄帶過濾；

• 高截止深度；

• 多波段組合控制；

鍍膜濾光片通常更適合。

如果系統需要：

• 寬范圍顏色過濾；

• 結構簡單；

• 長期穩定使用；

有色玻璃可能更加合理。

例如，在一些光學窗口、防護片或簡單顏色識別應用中，有色玻璃憑借材料吸收特性仍具有實際價值。

八、如何根據應用選擇合適方案？

可以按照以下思路判斷：

例如，在需要將不同波段光線分開的系統中，除了普通濾光片，還可能涉及二向色鏡等光學元件，需要根據整體光路設計確定方案。

結語

鍍膜濾光片與有色玻璃濾光片的主要區別，在于前者依靠精密膜層干涉控制光譜，后者依靠材料吸收實現濾光。鍍膜方案具有更高的光譜設計自由度，而有色玻璃在結構簡單和材料穩定性方面具有優勢。實際選型不能簡單判斷哪一種更好，而應根據工作波段、入射角、尺寸、基材、光譜要求、表面質量、裝配方式和檢測條件綜合確認。

如項目涉及濾光片、光學鍍膜、反射鏡、透鏡或其他精密光學元件，可向Giaitech提供圖紙、參數或樣品，用于進一步評估方案。

FAQ

鍍膜濾光片和有色玻璃濾光片可以互相替代嗎？

部分應用中可以替代，但需要重新評估光譜性能。有色玻璃適合較寬范圍過濾，而鍍膜濾光片更適合精確波長控制。如果設備對中心波長、帶寬或截止能力有明確要求，不能簡單替換。

為什么窄帶濾光片通常采用鍍膜結構？

因?yàn)檎瓗?yīng)用需要較精確控制透過波段和阻擋區域。通過多層膜系設計，可以調整中心波長、半峰寬以及截止深度，使其滿足特定檢測需求。

入射角為什么會影響鍍膜濾光片性能？

干涉膜層的光譜特性與光線傳播角度有關。當入射角變化時，光程差會改變，可能導致中心波長發生偏移。因此設計時需要確認實際光路中的角度范圍。

有色玻璃濾光片是否不需要考慮光譜參數？

并不是。有色玻璃同樣需要關注透過范圍、吸收特性、厚度、尺寸和材料一致性，只是其光譜控制方式與鍍膜濾光片不同。
